01項目簡介

中車株洲電機有限公司是中國中車旗下牽引電機、變壓器專業化研制企業。2010年，升格為原中國南車全資一級子公司。經過十年的發展，公司實現了快速的發展，銷售規模從2004年不足4億元增長至2015年65億元，復合增長率達到30%。根據中車株洲電機有限公司的規劃，株洲電機廠為數字化工廠，是未來集團內部以至整個行業內的標桿企業。

北京和遠科技公司根據前期和用戶的需求調研分析，我們認為株洲電機應該建設一個三維分析與虛擬裝配實驗室。

三維分析與虛擬裝配實驗室主要利用以仿真技術和虛擬現實為基礎的虛擬制造技術，用于電機和變壓器專業產線虛擬仿真設計和虛擬現實交互，對產品的設計、生產過程統一建模，在計算機上實現產品從設計、加工和裝配、檢驗等過程的模擬和仿真，以此來優化產品的設計質量和制造流程，優化生產管理和資源規劃，達到產品開發周期和成，從而形成企業的市場競爭優勢。

02建設目標

針對株洲電機的項目需求分析，三維分析與虛擬裝配實驗室的建設目標可分為二個部分：建立電機和變壓器專業生產線和物流虛擬仿真系統。在產線投產前進行電機和變壓器生產線仿真、物流仿真等。建立虛擬現實交互系統。通過虛擬現實軟硬件平臺的搭建，一方面可以實現三維虛擬環境下可交互的產線漫游、瀏覽、檢查，以及仿真動畫的播放。同時也將作為數字化工廠的運行監控平臺。

03設計依據

• 先進性原則：系統構成必須采用成熟、具有國內外先進水平，并符合發展趨勢的技術、軟件產品和設別。以保證系統具有較長的生命力和擴展能力。保證先進性的同時還要保證技術的穩定、安全性。

• 開放性原則:采用主流、成熟的體系架構和標準來構建系統，使系統可以和其他系統兼用。

• 易用性原則:系統應易于使用，降低使用難度，為系統在客戶處的普及應用奠定基礎。

• 集成性原則:各個設備集成在一起，協同工作，作為一個系統對外提供服務。

• 擴充性原則:系統設計要考慮到業務未來發展的需要，盡可能設計得簡明，降低各功能模塊的耦合度，并充分考慮兼容性。

04系統總體架構

實驗室建設主要由軟件和硬件兩部分組成，根據建設目標和內容，三維分析與虛擬裝配實驗室的系統總體架構如下：

軟件系統分為2個子系統：生產線虛擬仿真系統、沉浸式虛擬現實可視化交互系統。

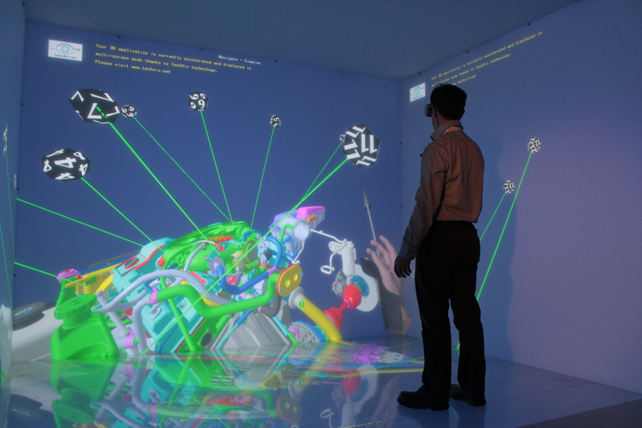

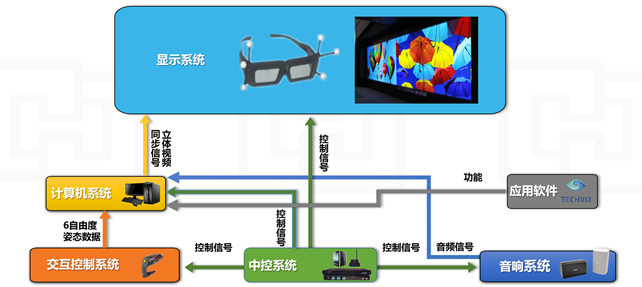

硬件系統通常分為5個子系統，立體顯示系統、交互系統、工作站集群、音響系統、和中控系統。

1.軟件系統

生產線虛擬仿真軟件及物流仿真軟件

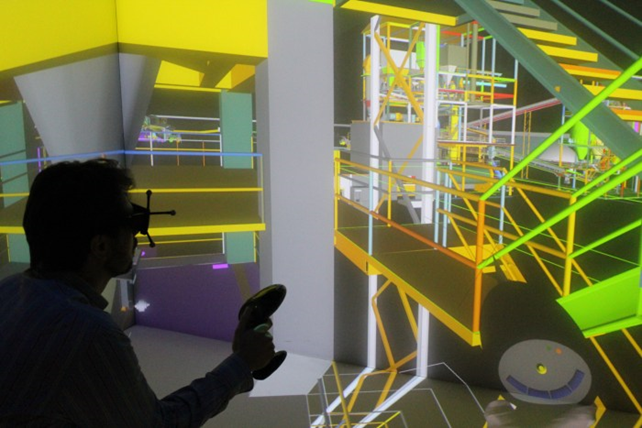

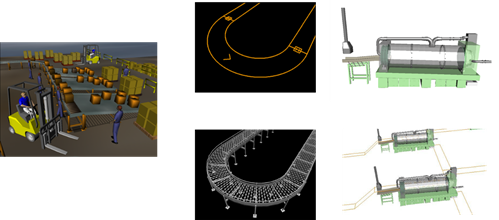

生產線虛擬仿真軟件及物流仿真軟件選用美國應用材料公司的AutoMod軟件產品，目前AutoMod軟件在生產線與物流仿真方面服務的領域包括：倉儲配送、汽車及機械產品制造、電子產品制造、航空港口等高科技領域。

三維模型的建立方式上，可以使用內置模版快速構建模型，也可以導入CAD軟件制作的三維模型。這樣不論客戶在工藝、制造環節的三維應用水平如何，都可以通過AutoMod快速構建出用于仿真的三維生產線

1．? 直接采用輕量化模型，模型運行速度快，能夠幫助收集更多的數據，并且能夠準確真實的反映實際的情況。

2．? 有大量的模型庫供選擇，操作選用簡單。

3．? 提供非常好的隨機數發生器，更加真實模擬實際生產狀況；并且能夠根據使用者的需要提供完善的數據分析，避免了重復勞動。

4．? 軟件操作簡便，編程邏輯和自然邏輯一致，便于理解，編程語言簡單。幫助文檔完善，能夠讓操作者迅速入門并提高，并有非常好的客戶服務以及技術支持。

5．? 提供多種統計圖表，提供包含多種統計方法的統計模塊，滿足不同類別仿真的需要，這些統計方法包括：預熱分析、單變量分析、多變量分析、單場景分析、優化分析、敏感度分析、正交分析。

6．運行控制及視頻采集方便，用戶可以在模型運行的過程中實時采集統計數據。仿真運行動畫為3D ，通過TechViz可以無需進行數據轉換就將運行動畫以立體方式顯示在硬件環境中

7．能將仿真動畫轉變?yōu)锳VI或者MPEG等大眾化軟件可以播放的格式，通過設定仿真運行步長控制運行速度，在模型運行過程中通過不同的視角觀察其運行情況。而且AVI標準的電影格式使用單幀捕獲的方式制作。這樣大的模型也可以在動畫中流暢地顯示。

沉浸式虛擬現實可視化交互軟件?

沉浸式虛擬現實可視化交互軟件選用Techviz軟件，通過TechViz軟件，株洲電機的工程及工藝人員無需進行數據轉換，就可將現有的UG設計的三維產品、設備、工裝模型，以及本次項目涉及的生產線及物流仿真軟件AutoMod里建立的三維數字產線和模擬動畫等，直接轉換成立體信號，在單通道大屏環境下顯示。而工程及工藝人員也可佩帶3D眼鏡，通過Flystick手柄進行場景的漫游、瀏覽等操作。

TechViz是3D虛擬現實可視化軟件。結合株洲電機本次項目的需求和挑戰，是比較適合本次項目虛擬現實可視化交互軟件。

TechViz軟件的特點和優勢主要有：

1.無需進行數據轉換，立即可用。

區別于市場上的其他“導入式”虛擬現實可視化軟件，TechViz的一大特點是不需要進行數據的導入和轉換，用戶使用原生的CAD工具或仿真軟件，就可直接通過TechViz進行立體顯示和工程評審，這一特點對株洲電機用戶的實際意義在于：

a)無需進行數據轉換，大大節省了設計→評審的迭代時間，工程師對產品、對仿真環境的修改都可以立即通過TechViz體現在虛擬環境中，沒有增加任何額外的工作量。而是否給工程、工藝人員帶來額外的工作量，往往是虛擬現實評審環境在產品研制流程中是否能真正得到應用的關鍵。

b)株洲電機本項目在虛擬現實環境下除了瀏覽三維數字工廠、產線外，更重要的是要對產線仿真、物流仿真動畫，及生產設備、物料等的運動作進行虛擬現實方式的評審。而這類運動和動畫是沒法“導入”到其它軟件的，只有TechViz這種直接顯示的方式才能滿足此需求。而其它“導入式”軟件只能將產品模型導入后再重新制作一遍動畫。

c)? ? ? ? 無需進行數據轉換，保證了通過TechViz進行查看的數據沒有失真，和工程數據保持一致。不會像其它需要輕量化的軟件一樣在數據優化的過程中造成數據丟失或錯誤。

2. 大數據的顯示性能優越。

株洲電機的生產工廠是由一、二十個面積在幾百到幾千平米的車間構成的，總生產面積達到了數萬平米。針對這樣一個數據規模，傳統的輕量化手段由于需要在數據質量和數據大小間尋求平衡，因此往往在大數據處理和顯示性能上存在瓶頸。而TechViz直接讀取顯卡的數據進行顯示，充分保證和原始數據的一致性和顯示性能。

3. 軟件兼容性高、擴展性好。

體現在兩個方面，一是TechViz支持的3D軟件超過200種，不需要針對不同的軟件都額外購買相關的數據接口，總成本優勢明顯。二是功能模塊擴展比較方便，像株洲電機本階段項目實際上只需要用到基本的瀏覽和DMU樣機評審模塊，如果后續需要協同、融合等模塊，功能也可以很方便的擴展、增加。

2.硬件系統

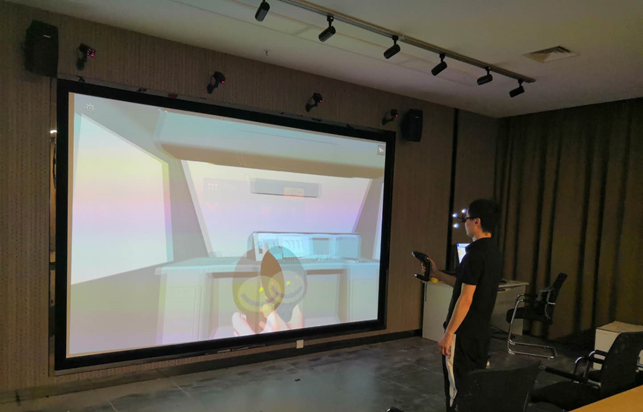

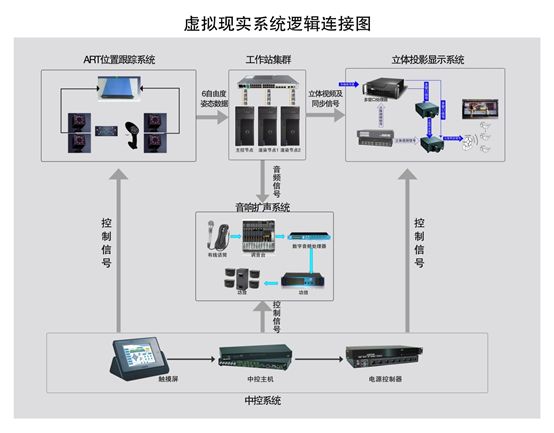

虛擬現實的硬件系統通常分為5個子系統，立體顯示系統、交互系統、工作站集群、音響系統、和中控系統。

立體顯示系統采用美國科視激光投影機和威賽尼光學背投樹脂幕，實現單通道立體虛擬現實系統建設。

交互系統，采用德國工業級產品動捕設備ART，用于虛擬場景的實時三維交互控制；用于產品的三維模型創建。

工作站集群，圖形計算管理采用美國HP高性能圖形工作站，用以支撐軟件平臺和數據模型實時計算。

音響擴聲系統可播放虛擬世界的聲音信號，也可為現場的會議交流提供擴聲服務。

中控系統，CTR-PM8是一款專為多媒體系統的整合管控而研制的集成控制主機整體解決方案。

05影響和價值

株洲電機公司憑借自身優勢，通過北京和遠科技為中車株洲電機有限公司建立的三維分析與虛擬裝配實驗室，有效的激活了工廠的靜態數據，滿足了基于實際生產動態變化進行的成本、風險分析，結合規劃工具來輔助方案規劃設計。

通過模擬仿真，接近實際生產狀態，并且根據未來需求變化，更改仿真模型參數對多個方案從成本、運作效率等多個維度進行風險識別，以提升規劃方案的實際效果。并且實現了虛擬現實環境下除了瀏覽三維數字工廠、產線外，更重要的是要對產線仿真、物流仿真動畫，及生產設備、物料等動作進行虛擬現實方式的評審，設計、研究、分析、審核、評估或修改等。

達到產品開發周期，從而形成企業的市場競爭優勢，成為未來集團內部以至整個行業內的標桿企業。
